Giải Bài 14 Tụ điện trang 53, 54, 55, 56 SBT Vật lí 11 Chân trời sáng tạo có đáp án chi tiết cho từng bài tập trong sách bài tập Vật lí lớp 11 Chân trời sáng tạo. Mời các em học sinh cùng quý phụ huynh tham khảo.
Trắc nghiệm
Bài 14.1 trang 53 SBT Vật lí 11
Đề bài:
Đại lượng nào đặc trưng cho khả năng tích điện của tụ điện?
A. Hiệu điện thế giữa hai bản tụ.
B. Hằng số điện môi.
C. Cường độ điện trường bên trong tụ.
D. Điện dung của tụ điện.
Hướng dẫn giải
Áp dụng lí thuyết về tụ điện
Lời giải
Đại lượng đặc trưng cho khả năng tích điện của tụ điện là: Điện dung của tụ điện.
Đáp án D
Bài 14.2 trang 53 SBT Vật lí 11
Đề bài:
Chọn từ/cụm từ thich hợp trong bảng dưới đây để điền vào các chỗ trống.
| phụ thuộc | không phụ thuộc | cường độ điện trường | hằng số điện môi | điện tích |
| tích điện | cấu tạo | điện dung | hiệu điện thế | fara |
Các chất điện môi chứa ít hoặc không có hạt mang điện tự do, không cho (1) … chạy qua. Mỗi chất điện môi được đặc trưng bởi (2)…, kí hiệu là ε.
Điện dung của tụ điện là đại lượng đặc trưng cho khả năng (3) … của tụ, phụ thuộc vào (4)… của tụ điện và (5)… vào hiệu điện thế giữa hai bản tụ.
Hướng dẫn giải
Áp dụng lí thuyết điện môi
Lời giải
(1) điện tích; (2) hằng số điện môi; (3) tích điện; (4) cấu tạo; (5) không phụ thuộc.
Bài 14.3 trang 53 SBT Vật lí 11
Đề bài:
Ghép nối tiếp hai tụ điện có điện dung lần lượt là C1 và C2 (với C1>C2) thành một bộ tụ có điện dung C. Sắp xếp đúng là
A. C<C2<C1
B. C<C1<C2
C. C2<C<C1
D. C2<C1<C
Hướng dẫn giải
Lí thuyết ghép tụ điện
Lời giải
Hai tụ ghép nối tiếp \(C = \frac{{{C_1}{C_2}}}{{{C_1} + {C_2}}} = \frac{1}{{\frac{1}{{{C_1}}} + \frac{1}{{{C_2}}}}} < {C_2}\)
Đáp án A
Bài 14.4 trang 53 SBT Vật lí 11
Đề bài:
Trên vỏ một tụ điện có ghi 1000μF−63V. Điện tích tối đa có thể tích cho tụ có giá trị là
A. 0,63 C.
B. 0,063 C.
C. 63 C.
D. 63 000 C.
Hướng dẫn giải
Đọc giá trị của tụ điện
Lời giải
Điện tích tối đa Q = CU = 0,063 C
Đáp án B
Bài 14.5 trang 54 SBT Vật lí 11
Đề bài:
Hệ nào sau đây có thể coi tương đương như một tụ điện?
A. Hai bản bằng đồng đặt song song rồi được nhúng vào trong dung dịch muối ăn.
B. Hai quả cầu kim loại đặt gần nhau trong không khí.
C. Hai tấm thuỷ tinh đặt song song rồi được nhúng vào trong nước cất.
D. Hai quả cầu bằng mica đặt gần nhau trong chân không.
Hướng dẫn giải
Áp dụng lí thuyết tụ điện
Lời giải
Tụ điện có cấu tạo gồm 2 vật dẫn đặt gần nhau, cách điện với nhau.
Tự luận
Bài 14.1 trang 54 SBT Vật lí 11
Đề bài:
Các thông số được ghi trên các tụ điện trong Hình 14.1 cho biết điều gì?
Hướng dẫn giải
Đọc thông số của tụ điện
Lời giải
Vì trên vỏ tụ điện thường sẽ ghi giá trị điện dung và hiệu điện thế giới hạn của tụ nên ta có bảng sau:
| Điện dung (μF) | Hiệu điện thế giới hạn (V) | |
| Tụ điện 1 | 1000 | 10 |
| Tụ điện 2 | 0,1 | 10 |
Bài 14.2 trang 54 SBT Vật lí 11
Đề bài:
Có nhận định cho rằng: “Để giảm điện dung của một tụ điện bất kì thì ta chỉ cần tăng hiệu điện thế giữa hai bản của tụ điện đó”. Em hãy cho biết nhận định trên là đúng hay sai. Vì sao?
Hướng dẫn giải
Sự phụ thuộc của điện dung tụ
Lời giải
Nhận định trên là sai vì điện dung của một tụ điện chỉ phụ thuộc vào cấu tạo của tụ điện mà không phụ thuộc vào hiệu điện thế giữa hai bản tụ.
Bài 14.3 trang 54 SBT Vật lí 11
Đề bài:
Nối hai bản của tụ điện 1 với hai cực của một nguồn điện không đổi thì hiệu điện thế giữa hai bản tụ là U và điện tích của tụ là Q. Ngắt tụ điện 1 khỏi nguồn, sau đó nối hai bản của tụ điện 1 với hai bản của tụ điện 2 giống hệt tụ điện 1. Hãy cho biết hiệu điện thế giữa hai bản tụ điện 1 thay đổi như thế nào nếu ban đầu tụ điện 2 không tích điện.
Hướng dẫn giải
Lí thuyết ghép nối tụ điện
Lời giải
Vì hai tụ điện giống hệt nhau nên khi mắc hai bản của tụ điện 1 với hai bản của tụ điện 2 thì điện tích từ tụ điện 1 sẽ chuyển dời qua tụ điện 2 đến khi điện tích hai tụ bằng nhau. Do đó, điện tích của tụ điện 1 sẽ giảm đi một nửa, dẫn đến hiệu điện thế giữa hai bản tụ điện 1 sẽ giảm đi một nửa do điện dung không thay đổi.
Bài 14.4 trang 54 SBT Vật lí 11
Đề bài:
Một tụ điện phẳng không khí được nối với hai cực của một nguồn điện không đổi để tích điện. Khi ngắt tụ điện ra khỏi nguồn điện rồi đưa vào giữa hai bản tụ một lớp điện môi có hằng số điện môi lớn hơn 1 thì điện dung, điện tích trên bản tụ điện và hiệu điện thế giữa hai bản tụ thay đổi như thế nào?
Hướng dẫn giải
Lí thuyết điện môi
Lời giải
Khi đưa vào giữa hai bản tụ không khí một lớp điện môi thì hằng số điện môi tăng lên nên điện dung tụ điện tăng, dẫn đến hiệu điện thế giữa hai bản tụ giảm đi do điện tích tụ điện không thay đổi.
Bài 14.5 trang 55 SBT Vật lí 11
Đề bài:
Điện dung của một tụ điện phẳng thay đổi như thế nào nếu tăng diện tích của hai bản tụ nhưng phần diện tích đối diện S giữa hai bản vẫn được giữ không đổi?
Hướng dẫn giải
Sự phụ thuộc của điện dung tụ
Lời giải
Điện dung không thay đổi vì điện dung của tụ điện phẳng phụ thuộc vào phần diện tích đối diện S giữa hai bản chứ không phụ thuộc diện tích mỗi bản tụ điện.
Bài 14.6 trang 55 SBT Vật lí 11
Đề bài:
Trong một ngày giông bão, xét một đám mây tích điện mang lượng điện tích âm có độ lớn 30 C đang ở độ cao 35 km so với mặt đất. Giả sử đám mây này có dạng đĩa tròn với bán kính 0,8 km; xem như đám mây và mặt đất tương đương với hai bản của một “tụ điện” phẳng với lớp điện môi giữa hai bản là không khí. Cho biết điện dung của tụ điện phẳng có thể được xác định bằng công thức: \(C = \frac{{\varepsilon S}}{{4\pi kd}}\)
Trong đó: \(k = {9.10^9}\frac{{N{m^2}}}{{{C^2}}}\)
Ε là hằng số điện môi của lớp điện môi giữa hai bản tụ ( ε≈1 với không khí).
S (m2) là diện tích của bản tụ.
d (m) là khoảng cách giữa hai bản tụ.
a) Xác định giá trị điện dung C của “tụ điện” nói trên.
b) Xác định cường độ điện trường trong khoảng giữa đám mây và mặt đất. Giả sử điện trường trong vùng không gian này là điện trường đều.
Hướng dẫn giải
Áp dụng công thức đề bài đưa ra
Lời giải
a) Điện dung của “tụ điện” là: \(C = \frac{{\varepsilon S}}{{4\pi kd}} = \frac{{1.\pi {{(0,{{8.10}^3})}^2}}}{{4\pi {{.9.10}^9}.({{35.10}^3})}} \approx 5,{1.10^{ – 10\;}}F\)
b) Hiệu điện thế giữa hai bản tụ là: \(U = \frac{Q}{C} = \frac{{30}}{{5,{{1.10}^{ – 10}}}} \approx 5,{9.10^{10}}{\rm{\;V}}\)
Cường độ điện trường trong khoảng giữa đám mây và mặt đất (giữa hai bản tụ) là: \(E = \frac{U}{d} = \frac{{5,{{9.10}^{10}}}}{{{{35.10}^3}}} \approx 1,{7.10^6}{\rm{\;V/m}}\)
Bài 14.7 trang 55 SBT Vật lí 11
Đề bài:

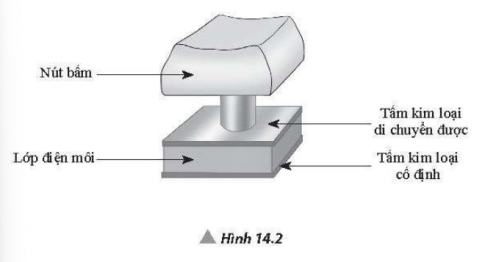

Trong một số bàn phím máy tính, mỗi nút bấm được gắn với một tụ điện phẳng hai bản song song (có mô hình minh hoạ như Hình 14.2).
Khi giá trị điện dung của tụ điện thay đổi, máy tính sẽ ghi nhận tín hiệu tương ứng với kí tự trên bàn phím. Bản kim loại phía trên của tụ được gắn chặt với nút bấm và có thể di chuyển mỗi khi nhấn nút. Tụ điện nói trên được nối với mạch điện ngoài nên hiệu điện thế giữa hai bản tụ được duy trì ở một giá trị không đổi U=5 V. Trước khi gõ phím, khoảng cách giữa hai bản tụ là 2 mm, khi đó tụ điện có điện dung là 0,81 pF. Biết rằng điện dung của tụ tỉ lệ nghịch với khoảng cách giữa hai bản tụ. Khi gõ nút bấm đi xuống một đoạn 1,5 mm thì điện tích của tụ điện sẽ tăng hay giảm một lượng bao nhiêu?
Hướng dẫn giải
Áp dụng công thức tính điện tích của tụ
Lời giải
Điện tích của tụ điện trước khi gõ là: \({Q_1} = {C_1}{U_1} = \left( {0,{{81.10}^{ – 12}}} \right).5 \approx 4,{05.10^{ – 12}}{\rm{C}}\)
Gọi điện dung của tụ điện sau khi gõ là C2. Vì điện dung của tụ điện tỉ lệ nghịch với khoảng cách giữa hai bản tụ nên: \(\frac{{{C_2}}}{{{C_1}}} = \frac{{{d_1}}}{{{d_2}}} \Rightarrow {C_2} = {C_1}.\frac{{{d_1}}}{{{d_2}}} = 0,81.\frac{2}{{2 – 1,5}} = 3,24{\rm{pF}}\)
Điện tích của tụ điện sau khi gõ là: \({Q_2} = {C_2}{U_2} = \left( {3,{{24.10}^{ – 12}}} \right).5 \approx 1,{62.10^{ – 11}}{\rm{C}}\)
Điện tích của tụ điện tăng một lượng: \({\rm{\Delta }}Q = {Q_2} – {Q_1} = 1,{62.10^{ – 11}} – 4,{05.10^{ – 12}} \approx 1,{22.10^{ – 11}}{\rm{C}}\)
Bài 14.8 trang 56 SBT Vật lí 11
Đề bài:

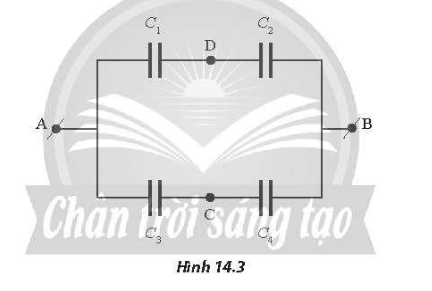

Cho các tụ điện với điện dung C1=C4=3μF,C2=C3=6μF, ban đầu không tích điện được nối với nhau theo sơ đồ như Hình 14.3. Sau đó mắc hai điểm A, B của mạch điện trên vào nguồn điện không đổi có hiệu điện thế UAB=180 V. Tính hiệu điện thế UCD.
Hướng dẫn giải
Áp dụng kiến thức ghép tụ điện
Lời giải
Giá trị các điện dung tương đương là \({C_{12}} = \frac{{{C_1}{C_2}}}{{{C_1} + {C_2}}} = \frac{{3.6}}{{3 + 6}} = 2\mu {\rm{F\;;}}{C_{34}} = \frac{{{C_3}{C_4}}}{{{C_3} + {C_4}}} = \frac{{6.3}}{{6 + 3}} = 2\mu {\rm{F}}\)
Điện tích trên từng bản tụ là:
\(\begin{array}{l}{Q_{12}} = {Q_1} = {Q_2} = {U_{AB}}{C_{12}} = 180.\left( {{{2.10}^{ – 6}}} \right) = 3,{6.10^{ – 4}}{\rm{C}}\\{Q_{34}} = {Q_3} = {Q_4} = {U_{AB}}{C_{34}} = 180.\left( {{{2.10}^{ – 6}}} \right) = 3,{6.10^{ – 4}}{\rm{C}}\end{array}\)
Hiệu điện thế giữa hai bản tụ C1 là: \({U_1} = \frac{{{Q_1}}}{{{C_1}}} = \frac{{3,{{6.10}^{ – 4}}}}{{{{3.10}^{ – 6}}}} = 120{\rm{\;V}}\)
Hiệu điện thế giữa hai bản tụ C3 là: \({U_3} = \frac{{{Q_3}}}{{{C_3}}} = \frac{{\left( {3,{{6.10}^{ – 4}}} \right)}}{{{{6.10}^{ – 6}}}} = 60{\rm{\;V}}\)
Hiệu điện thế UCD là: \({U_{{\rm{CD}}}} = {U_{{\rm{CA}}}} + {U_{{\rm{AD}}}} = – {U_3} + {U_1} = – 60 + 120 = 60{\rm{\;V}}\)
